回轉窯運轉過程中物料移動圖解

物料在回轉窯內的運轉所停留的時長，是檢驗回轉窯煅燒的一個重要參數，它直接影響到回轉窯的產量、質量及調溫操作，它與回轉窯規格、物料特性、窯轉速、加料量等多種因素有關。緞燒石油焦的回轉窯中，物料的停留時間一般為1小時左右。時間太短的時候，物料很快就會經過窯內，煅燒帶很難控制，如果煅燒過程不能夠完整的進行就會影響到煅后焦質量。停留時間過長，而給料量一定的情況下，會導致料層的厚度加厚，影響到煅后焦量的均勻性(夾生)，很容易使回轉窯窯尾出現返料現象。若是想要料層能夠符合要求，只有使給料量降低，這樣一來回轉窯煅燒的產量就會有所降低，而且停留時間太長的話會增大碳質燒損。因此，要掌握好物料在回轉窯內的停留時間，也只有這樣才能既能使回轉窯的煅燒產量得到保證，還可以保證煅后焦質量。

要確定物料在回轉窯內的停留時間，首先要確定物料在回轉窯內沿軸線方向移動的速度。由于目前尚未找到類似石油焦特性的實測材料，所以還不能在生產過程中測量物料移動速度。影響物料移動速度的因素很多，且大多為隨回轉窯物料煅燒過程的進行而改變的變量。盡管如此，作為掌握物料移動速度的方法，仍可通過計算求得。

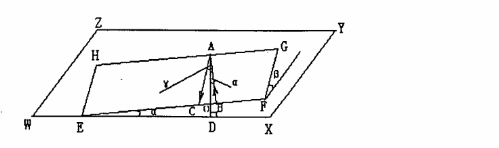

我們以上圖作為解釋，WXYZ是水平面，EFGH是料層斜面，AB為回轉窯的窯體斷面圓上料層對應的弦長，A0為料層傾斜而產生的下滑力，OC為窯體傾斜而產生的下滑力，AC為窯體傾斜和料層傾斜產生的下滑力的合力方向，即物料顆粒沿料層斜面滑落的方向，a為窯體傾角，b為料層傾角，r為AB和AC的夾角，BC為物料每次隨窯體轉動由B點上升至A點、再由A點滑落至C點后沿窯體軸線方向移動的距離，為AB弦所對應的圓心角。P為物料顆拉重量.這樣就能夠很好的展示物料滑落以及隨著窯體的運動。
